怎么設計重型腳輪的旋轉板?
來源:湘潭市貝特機械制造有限公司 發(fā)表時間:2019-07-08 人氣:4289
重型腳輪已經(jīng)在生活中應用的較廣泛了,使用重型腳輪已經(jīng)成為了一種生活方式,那么怎么設計重型腳輪的旋轉板?

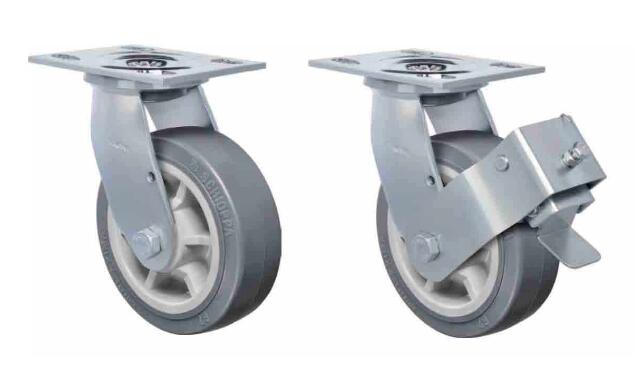

重型腳輪是指負載能力比較大的腳輪,根據(jù)腳輪的承重能力來而分的話還有輕型腳輪和中型腳輪,并沒有明確的界限。
一般是從承重500公斤到15噸,甚至有較高載荷腳輪才稱為重型腳輪。
重型腳輪的支架設計通常采用金屬材料為主體,包括普通鋼板沖壓成型,鑄鋼成型,模鍛鋼成型等,通常以平板式裝配為主。
重型腳輪的鋼板厚度一般采用8mm、10mm、16mm以及20mm以上的鋼板。并且可以有效的保證受載的性能。
重型腳輪的旋轉板通常采用雙層鋼球跑道,沖壓成型以及熱處理。一般采用受力較大的平面球軸承或平面滾針軸承,配套錐體軸承,有效的提升了重型腳輪的負載能力。
旋轉板采用模鍛鋼,整理成型,有效避免了連接板螺栓的焊接,提升了重型腳輪的抗沖擊性能。
